Panoramica

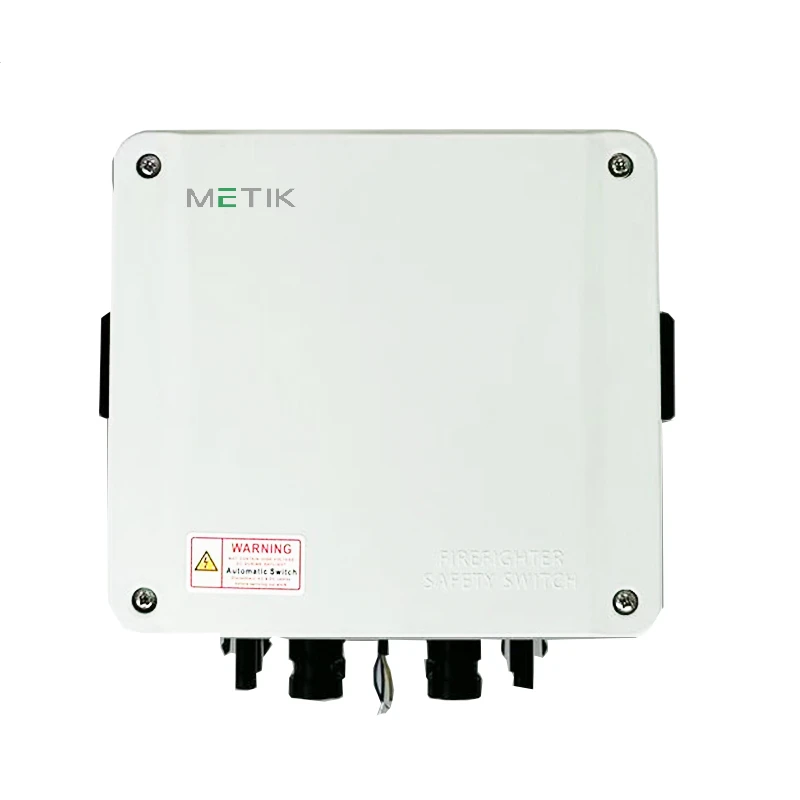

O Fireman Switch o l'é un scimolatô speçializzou de desconnescion DC pesante installou inta vexinansa da matrixe solare in sciô teito. A seu primmäia raxon a l'é de fornî l'isoamento elettrico automatico ò manuâ de linie de vitta à erta tenscion de corrente diretta (DC) che corran traverso un edifiçio inte unn'emergensa.
Speçificaçioin tecniche
|
Parametro |
Speçificaçion |
|
Tenscion mascima do scistema |
1000 V / 1500 V CC |
|
Corrente operativa nominâ |
16A / 32A / 40A / 55A |
|
Configuraçion do pölo |
2P / 4P / 4B (sostëgno MPPT doggio) |
|
Isolamento e valutaçion de surge |
Uimp 8kV |
|
Duâ de vitta mecanica |
>10.000 operaçioin |
|
Rescistensa elettrica |
>1.500 çicli de desconnescion de carrego completo- |
|
Alimentaçion de contròllo |
100-240V CA, 50/60Hz |
Caratteristiche ciave
Estinçion de l’erco magnetico:E camie d'estinçion à erco magnetico brevettæ sopprimman i erchi DC sotta e categorie d'utilizzaçion IEC 60947{2}}3, con redue l'eroxon do contatto pe mantegnî i benchmark de rescistensa à contatto à longo raggio.
Integritæ strutturale à erta temperatua:L'incluxon de policarbonato a mantëgne a defleçion mecanica nominâ e a rescistensa à l'impatto sotta l'irradiaçion soâ in sciô teito scin à un limite ambiente de 85 graddi.
Attuaçion mecanica guiddâ da-a molla-:A molla de archiviaçion guiddâ da-o motô-a se relascia mecanicamente drento de 150ms dòppo a perdia de potensa de contròllo CA, con exeguî l'isolamento fixico DC pe satisfâ i mandati d'arresto spedio à distansa.
IP66 Recinto Serrou con Ventilaçion Integrâ:L'alloggiamento stabilizzou à UV o l'é fornio con unna valvola à membraña d'egualizzaçion da prescion pe eliminâ a condensaçion interna da-e fluttuaçioin da temperatua diurna sensa compromette a proteçion contra l'intrâ IP66.
Preçixon de produçion
Montaggio automatizzou e contròllo da qualitæ
E linie de produçion deuvian de staçioin de fissaggio automatizzæ à torsion-co-o registro digitale pe garantî unna fòrsa de serraggio uniforme traverso tutte e articolaçioin strutturale.
Verifica d'intrâ e d'ermetiçitæ
Ògni scingola unitæ a sottopòsta à di test automatizzæ de caduta de prescion-pe verificâ l'intreghitæ da tenuta IP66 avanti de l'imballaggio finale.
Test dielettrichi de routine
Tutte e unitæ passan l'ispeçion ottica automatizzâ (AOI) pe l'elettrònica de contròllo, e apreuvo unna preuva d'isolamento CA de 3,5 kV pe verificâ e capaçitæ de rescistensa dielettrica.
AQL 0.4 Verifica e verifica ambientale
O condimento de l'urna o l'é pellentesco nibh. L’intrego vitae o l’é solo che grande.
Condiçioin commerciæ
Opçioin MOQ e OEM:A quantitæ minima d'ordine a l'é de 200 unitæ pe-i modelli standard; I protocòlli de marchio e configuraçion OEM personalizzæ an de beseugno de un minimo de 1.000 unitæ.
Imballaggio ISTA-3A e ISPM-15:Spedio inte di cartoin ondulati à doggia miagia de 5{2}}seu con di inserti de scciumma HDPE modellæ in sce mesua, pallettizzæ in sce di pallet de legno trattæ à cado e fumigæ.
Ottimizzaçion do contenitô:Un contegnitô standard de 20GP o l'accheugge scin à 5.400 unitæ imballæ, con ottimizzâ a reisa do volumme e redue i costi do freito pe l'oçeano pe unitæ.
Tempo de consegna:Primma completaçion do lotto drento 25 giorni de travaggio dòppo-depòxito; ordini de contratto geneâ recorrenti spedii drento 10 giorni de travaggio.
Incotermi sostegnui:À dispoxiçion gh'é di termini de consegna FOB, CIF e DDP.
Sostëgno dòppo-vendie
Garançia fonçionâ de 5 anni:O copre a sostituçion do 100% pe guasti fonçionali mecanichi ò elettrichi sotta i parametri de fonçionamento standard.
SLA tecnico 24 oe:E domande de compatibilitæ in sce l’inzegneria e a grixella reçeivan unna respòsta tecnica formale da-a squaddra de R&S drento de 24 oe.
Campioin de valutaçion de l'inzegneria:E unitæ de valutaçion son à dispoxiçion pe-a qualificaçion de laboratöio e e preuve de compatibilitæ de l'inverter.
Disponibilitæ de pezzi de ricambio pe 15 anni:Fornitua continua garantia de componenti de forma mecanica esatta e de parte de recambio interne dòppo l'accattâ.
Protocòllo de sostituçion antiçipâ:Dòppo a verifica d'un evento de difetto seriale (ch'o passa un tasso de guasto in sciô campo do 0.1%), e unitæ de sostituçion vëgnan spedie à l'äia de botto pe redue a-o minimo o tempo de fermâse do scito.
FAQ
D: À che certificaçioin internaçionæ de seguessa o l'é conforme a-o Commutatô de Pompiê?
R: L'interruttô do pompiê o l'é progettou e verificou pe-a categoria d'utilizzaçion CC IEC 60947-3 pe applicaçioin de desconnescion fotovoltaica, ch'o creuve de tenscioin nominæ fin à 1000V CC e 1500V CC. A documentaçion de marcatua CE e i rappòrti de test de tipo de terse parte che verifican o valô d'impulso de sorveciù de 8kV e a proteçion contra l'intrâ IP66 son à dispoxiçion pe ëse carregæ a-a registraçion do progetto.
D: Sto commutatô o peu ëse integrou inti scistemi d’invertoî solari existenti?
A: Sì. O commutatô o sostëgne e configuraçioin à pöli 2P e 4P con unna capaçitæ d’input MPPT doggia, cösa ch’a ô rende compatibile co-a ciù parte de architettue d’invertoî à strinche de produttoî comme SMA, Huawei e Fronius inte classe de scistema 1000V DC e 1500V DC.
D: Comm’a ven verificâ a sopprescion de l’erco inte condiçioin de fonçionamento reale?
A: A sopprescion de l'erco a l'é validâ pe mezo de test de rescistensa IEC 60947-3 à corrente nominâ (16A à 55A) e tenscion de carregamento completo DC, confermando che e camie d'estinçion à erco magnetico brevettou razzonzan a rexistensa de rescistensa do contatto ciù grande ò pægia à 1,500. drento da speçificaçion.
D: Cosa succede se l'alimentaçion de contròllo a falla?
R: Quande a potensa de contròllo CA (100–240V) a vëgne persa, l’attuatô mecanico guiddou da-a molla o se relascia drento de 150 ms e o l’arve fixicamente i contatti DC sensa nisciun comando elettrònico.
D: Comm'a l'é assicurâ l'affidabilitæ à longo termine inte tutti i lotti de produçion?
R: Ògni lotto de produçion o l'é verificou segondo i standard ISO 2859-1 AQL 0,4, con di campioin casuali sottopòsti à un çiclo termico da -40 à +85 graddi e di test automatizzæ de rescistensa dielettrica CA de 3,5 kV in sciô 100% de unitæ.
D: L'interruttô o l'é adatto pe di ambienti estremi in sciô teito?
A: Sì. L'incluxon de policarbonato serrâ IP66-a resciste a-e tempiatue ambiente continue fin à 85 graddi sotta l'irradiaçion soâ diretta, e a valvola à membraña intregâ ch'a l'egualizza a prescion a l'impedisce a condensaçion interna da-e oscillaçioin de temperatua giornaliere sensa compromette a proteçion contra l'intrâ.
D: Che tipo de manutençion o l'é neçessäio dòppo l'installaçion?
R: No l'é neçessäio nisciun serviçio interno. L'unica manutençion consciderâ a l'é unn'ispeçion vixiva annuâ da torsion do morsetto (strenzo a-i 2,5 Nm speçificæ pe-o manuâ d'installaçion) e unna preuva fonçionâ do segnâ de desmiscion à distansa pe confermâ l'attuaçion de 150ms.
D: O dispoxitivo o peu ëse deuviou inte di scistemi PV conformi à l'arresto spedio?
A: Sì. Quande o l'é cavou comme iniçiatô de arresto spedio à livello de matrixe-e e collegou à un segnâ de contròllo CA da un inverter conforme, o commutatô o soddisfa i requixiti de arresto spedio do NEC 2017 §690.12 pe-i scistemi installæ in sce ò inti edifiçi.
D: Comm'a l'é assicurâ a coerensa do produto inte tutti i grendi ordini?
R: Pe di ordini grendi, i audit de lotto AQL 0.4 forniscian un campionamento statisticamente fòrte-à sto livello d'açettaçion, un lotto de 5.000 unitæ o l'avieiva de beseugno de zero difetti inte un campion de 200 unitæ pe passâ, garantindo unna qualitæ de sciortia ertiscima.
D: Quæ son i prinçipæ scenäi de fallimento che o scistema o l'é progettou pe prevegnî?
R: I trei scenäi de guasto prinçipæ che o progetto o l’affronta son a saldatua de contatto sotta unn’erta corrente d’intrâ DC, l’arco no controllou durante a desconnescion de carrego in diretta e l’isolamento incompleto provocou da un guasto do çircuito de contròllo.
